TP « simulation » sous crocodile physics :

Réalisation d’une lampe de poche – Mesure des courants et tensions

Lancer le logiciel « crocodile physics »

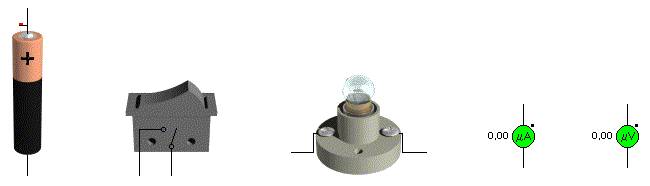

Utiliser les composants suivants :

Pile électrique R6

Interrupteur électrique

Ampoule électrique 4,5V

Ampèremètre

Voltmètre

Combien faut-il de piles de pile R6 pour alimenter l’ampoule électrique ?

- Placer une pile et mesurer sa tension à l’aide d’un voltmètre

- Placer deux piles reliées en série et mesurer la tension à l’aide d’un voltmètre

- Placer trois piles reliées en série et mesurer la tension à l’aide d’un voltmètre

- Placer quatre piles reliées en série et mesurer la tension à l’aide d’un voltmètre

Noter les résultats des simulations :

Quelle est la consommation de courant de la lampe de poche?

- Réaliser le montage de la lampe de poche, tester

- Placer un ampèremètre en série pour faire la mesure

Dessiner le schéma du montage réalisé :

Utiliser le symbole des composants :

Pile électrique R6

Interrupteur électrique

Ampoule électrique 4,5V

Ampèremètre

Voltmètre

Noter les résultats des simulations :

Et si les piles étaient mal branchées?

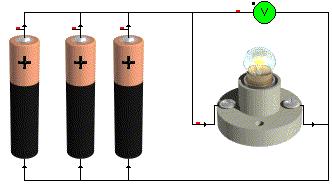

1^er cas :

- Réaliser le montage suivant, mesurer la tension aux bornes de l’ampoule, tracer le schéma électrique équivalent et justifier la valeur de tension mesurée

2^nd cas :

- Réaliser le montage suivant, mesurer la tension aux bornes de l’ampoule, tracer le schéma électrique équivalent et justifier la valeur de tension mesurée
